InP非常適用于高頻器件,如高電子遷移率晶體管和異質結雙極晶體管(HBT)等方面。InP基器件在筆米波、通訊、防撞系統、圖像傳感器等領域有廣泛應用
產品名稱 |

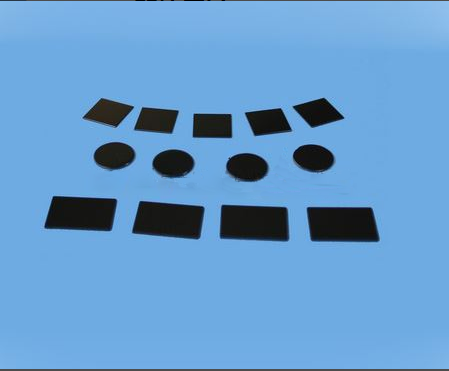

磷化銦(InP)晶體基片 |
技術參數 |
晶體結構:立方晶系 |
晶格常數:a=5.4505 ? |
|
摻雜:None;Sn;S;Fe:Zn |
|
密度:4.81g/cm3 |
|
硬度:3 Hohs |
|
導電類型:N;N;N;Si;P |
|
折射率:3.45 |
|
載流子濃度:1-2x1016 1-4x1018 1-3x1018 .64x1018 |
|
位錯密度:<5x104 cm-2 |
|
生長方法:LEC |
|
熔點:1062℃ |
|
彈性模量:7.1E1ldym cm-2 |
|
產品規格 |
常規晶向: |
常規尺寸:2″~x0. 5mm 10x10x0.5mm |
|
拋光情況:單拋 |
|
表面粗糙度:15A |
|
注:只寸及方向可按照客戶要求定做 |
|
晶體缺陷 |
人工金屬單晶存在常見晶體缺陷,表面可能會(huì )有小黑點,微小氣泡等 |
標準包裝 |
1000級超凈室,100級超凈袋或單片盒封裝 |
