電子級單晶金剛石參數表

電子性能

數據

折射率(590nm)

2.4

電子遷移率(cm2/v.s)

4500

空六遷移率(m2N s)

3800

含量(EPR測得)

<5ppb

硼含量

<1ppb

電子性能

數據

電阻率(2.cm)

>100

介電常數

5.5

介電損耗

<2x104

熱學性能

數據

熱導率(300KWm:K)

1000~2200

櫨膨脹系數(x10-rC)

1(室溫)

機械性能

數據

斷裂強度

2.5~3GPa

斷裂韌性(Pam’)

1~8

楊氏模量

1050GPa

硬度

70~120 GPa

摩擦系數

0.1

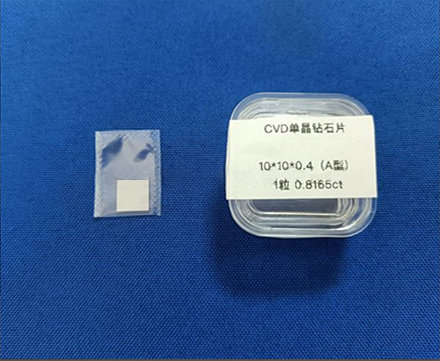

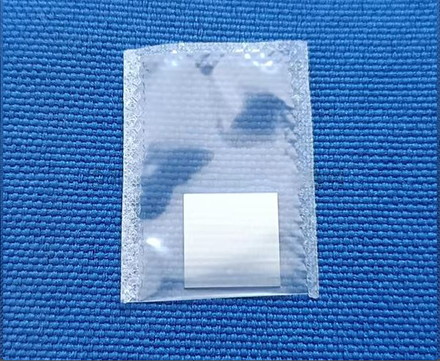

品名規格

實驗室培育金剛石

尺寸規格

10mm*10mm*0.4m

備注

工藝方法

MPCVD

外觀標準

清晰無雜質

判定OK/NG

序號

項目

檢測工具/結果

1

長*寬

卡尺

OK

2

橫向公差

+0.2/-0mm

3

厚度尺寸

卡尺

>0.3mm

OK

4

厚度尺寸

+0.01/-0.02mm

5

表面切痕

目測

無

OK

6

NV值檢測

拉曼光譜儀

2, 2

OK

7

多晶檢測

60倍被光鏡

無

OK

8

透光性

強光手電

能穿透

OK

9

重量

電子秤

0.10g

OK

10

摻雜量

N、B

無

N/A

11

晶體學

通常100%單扇區(100)

OK

12

橫向尺寸測量

向較小的一側

OK

13

邊緣、邊緣

激光切割，邊緣

OK

14

面朝向

(100)大面朝向

OK

15

邊緣激光切0

3°

OK

16

第12面粗拋光糙度，Ra

拋光，Ra<30nm

OK
