近十年來，β-氧化鎵（β-Ga2O3）材料和器件技術取得了快速發展，其禁帶寬度EG=4.9eV，遠超碳化硅(約3.4eV)、氮化鎵(約3.3eV)和硅(1.1eV)，其導電性能和發光特性良好，具有很強的電子學、光學和熱學性能。它具有高折射率、可調諧的拉曼散射響應、低的漏電流和以非常穩定的外延特性。它還具有出色的小波紋動態動態特性和高的發射效率。此外，它還具有很高的壓集能和硒的抗氧化能。
?-Ga2O3是一種透明的氧化物半導體材料，在光電子器件方面有廣闊的應用前景 ，被用作于Ga基半導體材料的絕緣層，以及紫外線濾光片。它還可以用作O2化學探測器。
|
產品名稱 |
?-Ga2O3單晶基片 |
|
技術參數 |
晶體結構：?jiǎn)涡本?span> |
|
晶格常數：a=12.23A,b=3.04A, c=5.80A, ?=103.7° |
|
|
密度：5.95g/cm3 |
|
|
熔點：1725℃ |
|
|
摻雜類型：N型 |
|
|
電阻率：R≤0.2Ω·cm |
|
|
遷移率：300cm2/v·s |
|
|
禁帶寬：4.8-4.9V |
|
|
產品規格 |
常規晶向： (100) |
|
常規尺寸：10x10x0.7-0.8mm. |
|
|
拋光情況：?jiǎn)螔?、雙拋 |
|
|
表面粗糙度：<15A |
|
|
注：尺寸可按照客戶要求定做。 |
|
|
晶體缺陷 |
人工生長單晶有可能存在晶體內部缺陷。 |
|

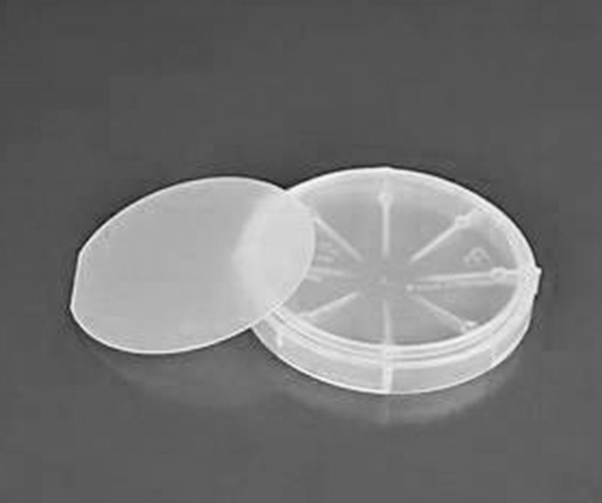

標準包裝 |
1000級超凈室100級超凈袋真空包裝 |
