發布時間：2022-09-20 瀏覽次數：2341
|
|

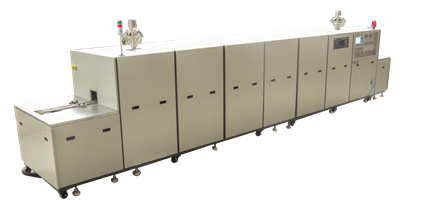

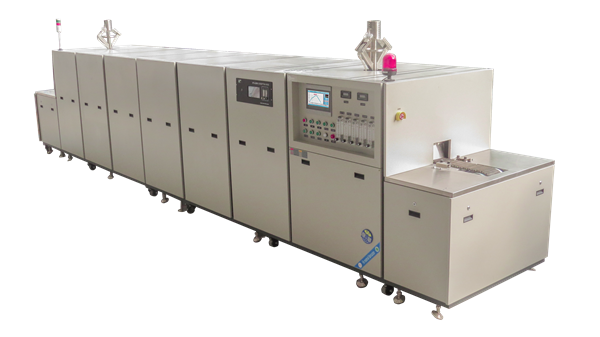

設備簡介： NBD-T1200-15WQHLNH6600網帶式釬焊爐主要適用于用于芯片焊接、金屬封裝、HTCC、DBC、VFD、PDP、汽車散熱器等產品在保護氣氛N2下的熔封、金屬化、釬焊、氧化、退火等熱處理工藝。該設備為馬弗結構并帶有排氣口，加熱溫控系統和調速系統均采用了國內先進技術，為電子原材料和元器件產品提供了理想的工藝手段。爐體采用全纖維材料保溫，進口單回路智能溫控儀控制。 |
||
|
|
|
||
配置詳情
|
結構簡介 |
NBD-T1200-15WQHLNH6600網帶式釬焊爐主要由爐體、傳動系統、溫度控制系統、氣氛控制系統和進口平臺及框架系統等幾大部分組成。設備總長7225mm，其中爐體長2110mm。窯爐采用爐體外開放式設計，隧道式結構，爐膛采用SUS310S馬弗爐管結構。 |
||||||
|
網帶式釬焊爐工作原理 |
工件通過不銹鋼網帶傳動，工件放置在網帶上面，從預熱段進口處進入,通過網帶傳輸，經預熱、加熱（釬料熔化）、冷卻。從冷卻段出料的工件在馬弗內紿終有純氫氣體保護，由于氫氣的還原性，使產品表面光亮，不氧化。工件焊接是通過對工件的加熱，使填充材料（釬料）熔化，利用毛細作用使液態釬料填充母材之間的間隙，經冷卻之后達到焊接目的。 |
||||||
|
型號 |
NBD-T1200-15WQHLNH6600 |
||||||
|
額定溫度 |
950℃ |
||||||
|
網帶寬度 |
150mm |
||||||
|
爐口高度 |
60mm |
||||||
|
控制溫區 |
3個溫區，獨立控制 |
||||||
|
控溫點數 |
3點 |
||||||
|
控制熱偶 |
K分度熱偶 |
||||||
|
控溫精度 |
±1℃
|
||||||
|
升溫時間 |
≤4h（900℃） |
||||||
|
溫度均勻度 |
±5℃（恒溫區） |
||||||
|
控溫儀表 |
單回路進口智能多段升溫溫控儀，PID參數自整定 |
||||||
|
加熱方式 |
陶瓷加熱棒外纏繞高溫合金絲 |
||||||
|
爐膛爐管 |
大爐腔結構及日本進口8MM厚SUS310S耐熱鋼材料爐管結構 |
||||||
|
傳動系統 |
采用進口電機，全程張緊傳動，配張緊調節裝置 |
||||||
|
帶速范圍 |
20～170mm/min；常用速度100mm/min |
||||||
|
網帶材質 |
耐高溫鎳鉻合金 |
||||||
|
保溫材料 |
氧化鋁陶瓷纖維制品 |
||||||
|
氣氛系統 |
氮氣或氮氫混合氣 |
||||||
|
排氣系統 |
進出口各設置1路排氣煙囪 |
||||||
|
表面溫升 |
≤40℃ |
||||||
|
氧含量檢測 |
配備氧含量及露點檢測探頭 |
||||||
|
冷卻系統 |
不銹鋼水冷套 |
||||||
|
可選功能 |
保護氣氛系統；嵌入式計算機控制系統、氣氛檢測分析系統；循環物流系統、設備凈化應用。 |
||||||
|

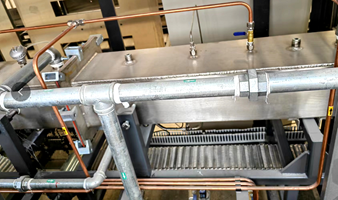

冷卻系統結構外形 |
|
||||||
|

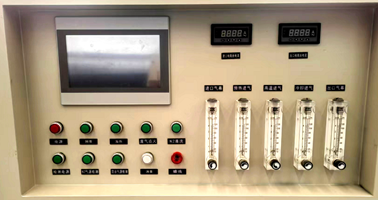

操作面板 |
 |
||||||
|
服務支持 |
一年有限保修，提供終身支持（保修范圍內不包括易耗部件，例如爐管和密封圈等） |
||||||
